1 立方液压抓斗是焚烧车间核心作业设备，长期高频次抓取、开合作业，极易造成抓瓣磨损、变形。2023 年末，该抓斗更换抓瓣项目委托外部单位维修，单次费用高达 9 万元。受专业技术不足、配套加工设备缺失、自主维修经验匮乏等因素制约，长久以来，更换抓瓣始终是动力保障车间难以突破的维修难题。这一次，南京卓越环保科技有限公司动力保障车间的维修团队选择迎难而上，在公司管理层的鼓励与支持下，攻坚自主维修项目，全程独立完成抓瓣拆换、加工校正、调试验收全流程工作。此次自主检修不仅实现设备完好修复，更大幅削减高额委外维修成本，创下车间同类设备自修新突破。
从旧抓瓣拆除清理到新件装配闭合调试，整套工序处处体现维修班组细致严谨的实操功底，过程中也曾遭遇突发技术难题：首轮加工装配完成后，抓斗闭合缝隙超标。团队依靠现场精细裁切、高温热校正等实操工艺，逐项修正尺寸偏差，逐步将闭合间隙调整至标准范围。现将本次自主维修完整技术过程记录如下。

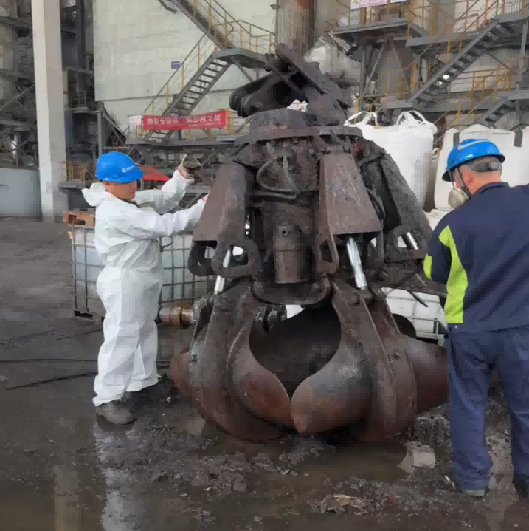

一、旧抓瓣拆除与全面清洁

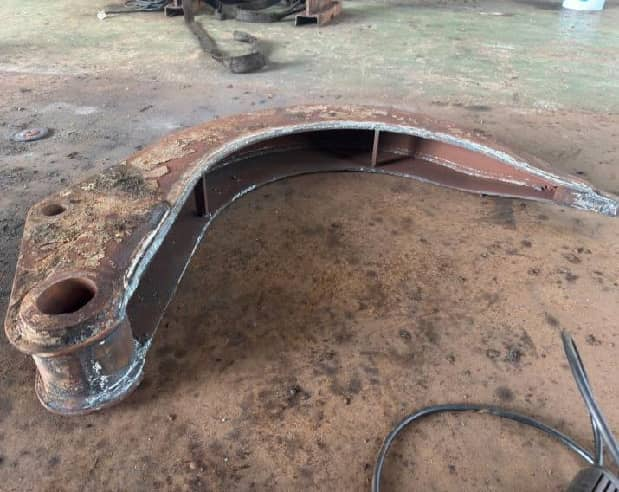

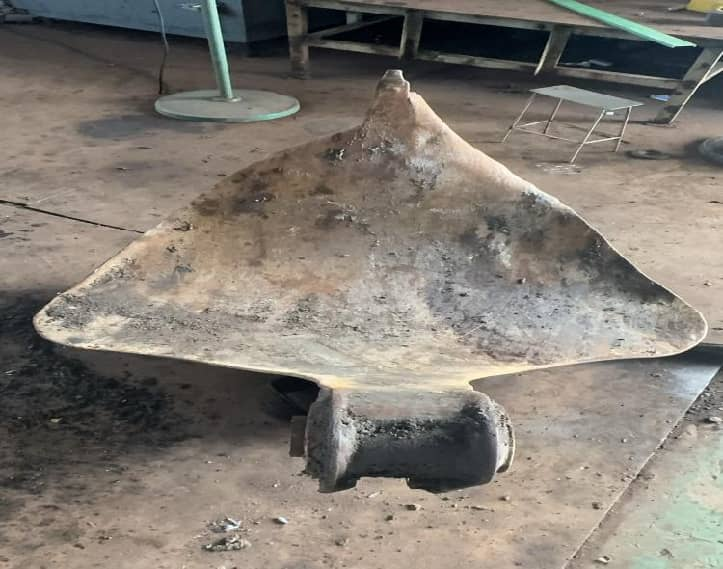

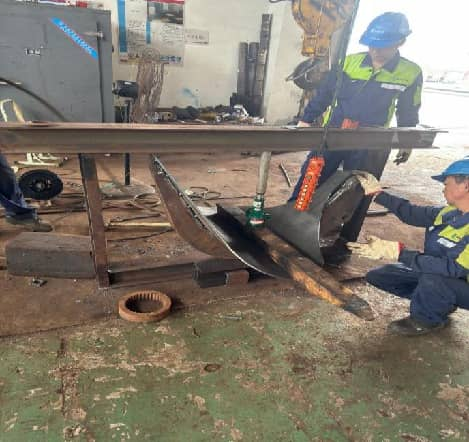

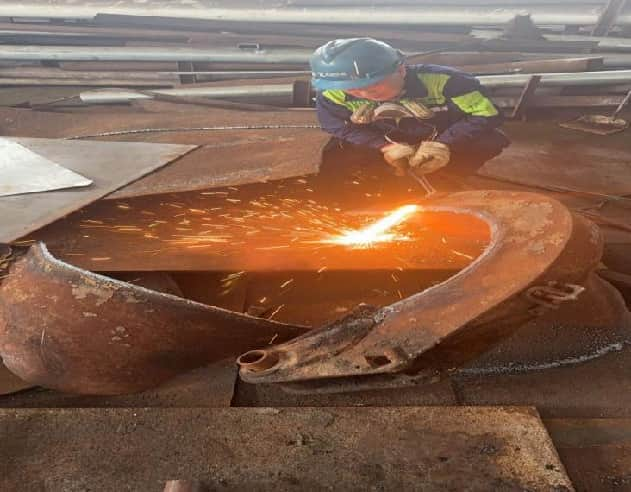

维修工位准备就绪，抓斗被运至维修车间。先将抓瓣完全打开，确认安全后，逐个拆除铰接销轴。旧抓瓣长期服役，表面覆盖着板结的矿粉和锈层，销轴孔周围更是积满油泥。
清理工序：用高压水枪冲刷和角磨机粗除表面附着物，露出金属本色，为后续测量扫清障碍；重点精细化清理销轴孔、耳板等核心配合部位，打磨作业严控力度，杜绝损伤设备原有基准工作面；全面排查旧抓瓣本体，标记局部凹陷等各类损伤缺陷，整理形成缺陷记录，为新款抓瓣结构优化、尺寸改良提供实测依据。
二、精密尺寸测绘，以实测数据筑牢加工基础
清理完毕，测量工作紧锣密鼓展开。维修团队拿出钢卷尺、游标卡尺、R规等工具，对旧抓瓣的每一项尺寸“刨根问底”：
测量外形轮廓长度、宽度、厚度，记录开口宽度和闭合宽度；精确测量销轴孔径，对比左右对称抓瓣，判断磨损量；用塞尺和直尺检查板面弯曲程度，区分正常磨损与意外变形。所有数据一一记录在案，这些数字是后续放样的“根”。

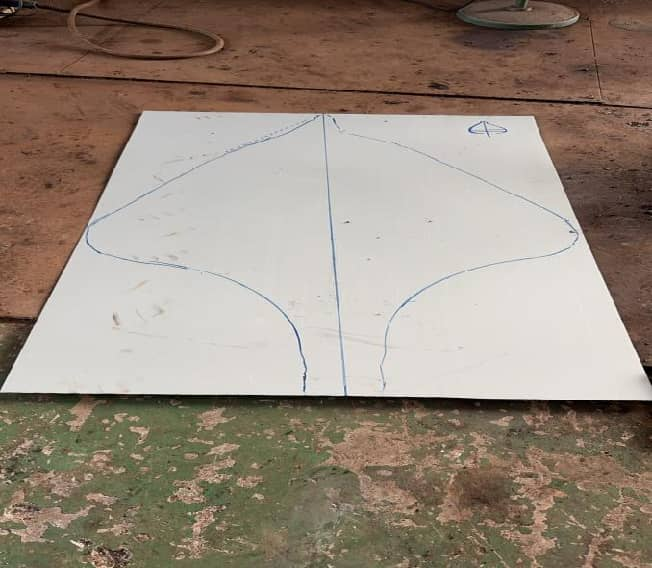

三、1:1 实体放样，还原抓瓣基础结构框架

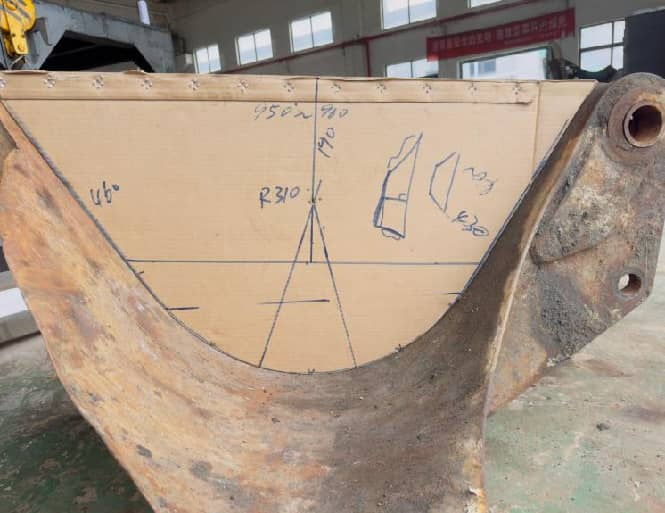

放样是决定新抓瓣成败的第一步。以旧抓瓣铰接销轴孔中心为基准，在1:1放样平台上绘制新抓瓣轮廓。精确标定每个销轴孔的位置，确保孔心距与原设计一致；对磨损严重的部位给予适当补偿，恢复原始几何形状；同时布置加强筋板的位置，既参考旧结构，又结合工况优化。
放样图完成后，才进入下料环节。
四、曲面弧度专项测绘放样，攻克密封核心难点
抓瓣的弯曲弧度直接决定闭合后的密封性，也是最考验技术的环节。在旧抓瓣内弧面上选取数十个测点，沿长度和宽度方向布成网格状；用弧度规和样板逐一测量，记录每点的曲率半径；将数据绘成曲率变化曲线，找出变形区域的偏差值；参考对称侧完好抓瓣，修正变形区域的弧度，重新绘制内弧面曲线。最后，根据修正后的放样图制作了弧度检验样板，作为后续成型和质检的“标尺”。

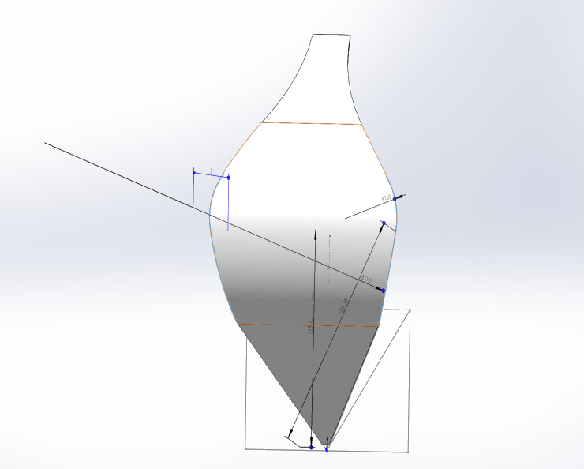

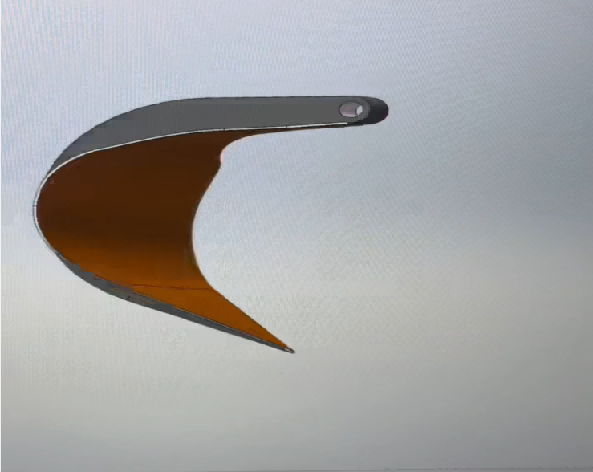

三维建模让电脑工具与实际测绘完美结合。
五、钢板数控下料与折弯成型

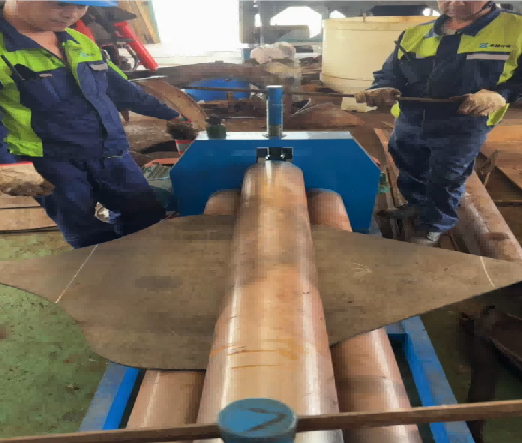

综合所有数据，确定了新抓瓣的外形尺寸、板厚（选用耐磨低合金钢板）和每个截面的弧度值。采用数控切割下料，边缘修磨平整。随后在液压折弯机上，按照放样弧度和样板逐步压制成型。

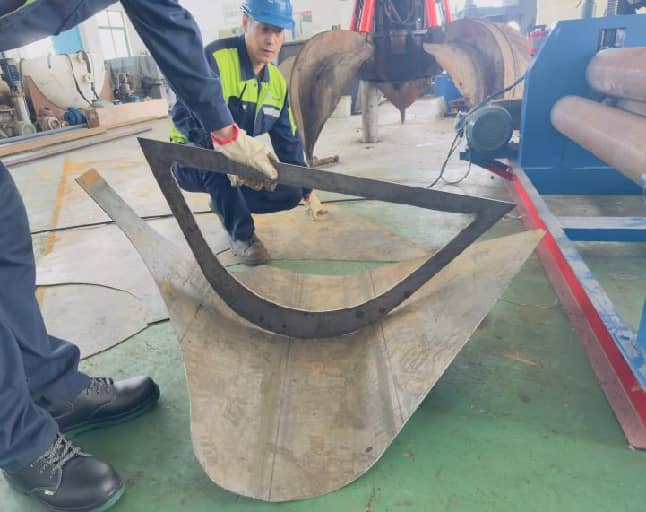

每成型一片，即刻用样板贴合检验，发现偏差及时微调。然而，即便前期如此谨慎，后续装配仍出现了意想不到的状况。

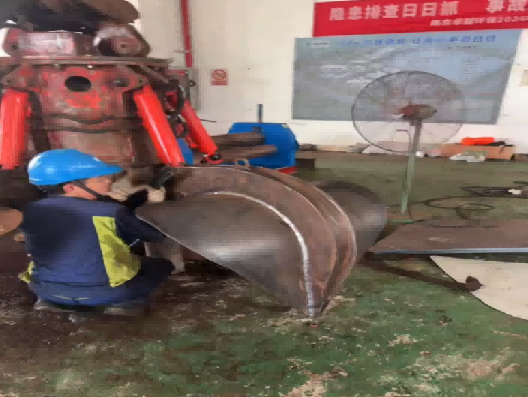

六、首次空载试装，闭合间隙超标暴露隐患

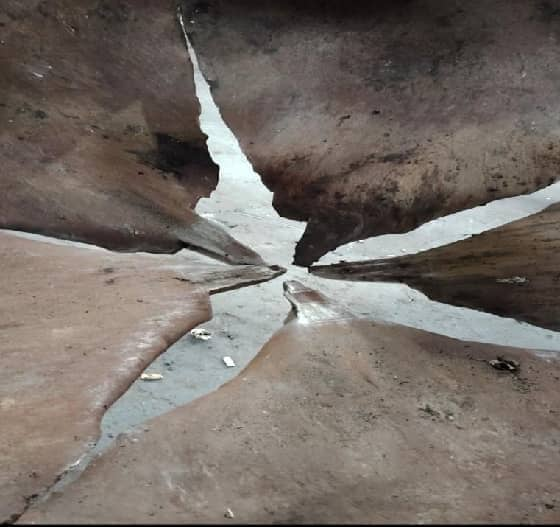

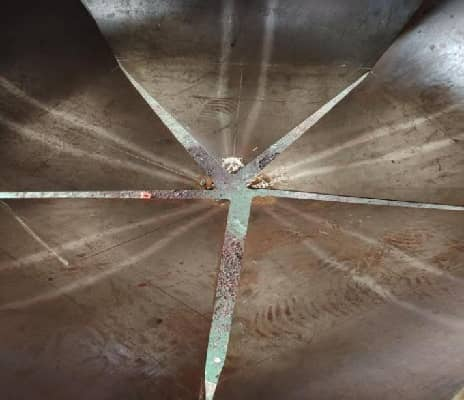

新抓瓣全部加工完成，满怀信心地吊装到抓斗上进行空载闭合测试。结果却令人心头一沉：各抓瓣闭合后，前部刃口区域出现明显缝隙，最宽处竟达8~10mm，而正常要求应控制在3~5mm以内。
团队第一时间开展联合排查，梳理三大核心诱因：弧度放样阶段对旧件整体变形量修正存在小幅偏差，造成曲面曲率匹配度不足；钢板折弯成型后回弹量预判不足，实际成型弧度与标准样板存在细微差值；钢板下料、销轴孔定位多道工序累积尺寸误差，导致多片抓瓣闭合时相互干涉顶抵。 技术难题摆在面前，维修人员当即制定现场整改校正方案。
七、现场校正整改，手工精调消除尺寸偏差

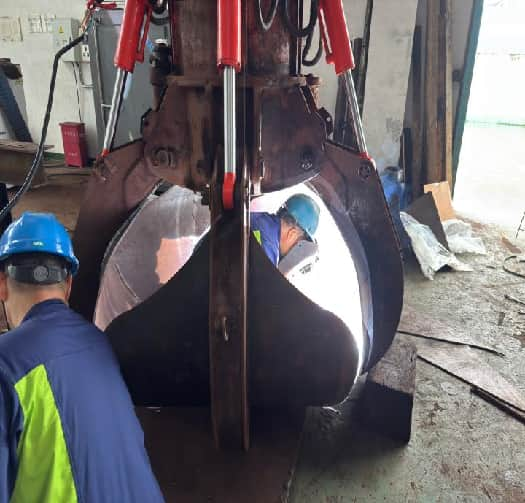

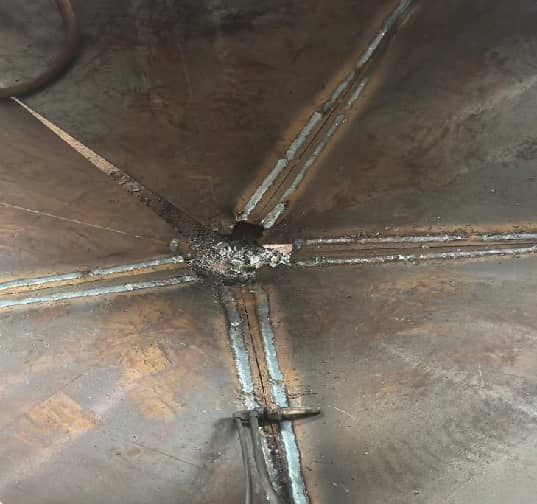

没有退路，团队决定在现场用最“土”也最有效的办法纠正偏差。精细裁切：用角磨机配合切割片，对抓瓣局部突出部位进行微量削切。每次只切1~2mm，切完立刻试装，再用塞尺检测缝隙变化。经过反复“切—装—测”，让各瓣在闭合时逐渐找到最佳“拥抱”姿态；修补缝隙：利用计算得出每片抓瓣之间的缝隙角度，进行二次切割补焊填缝。

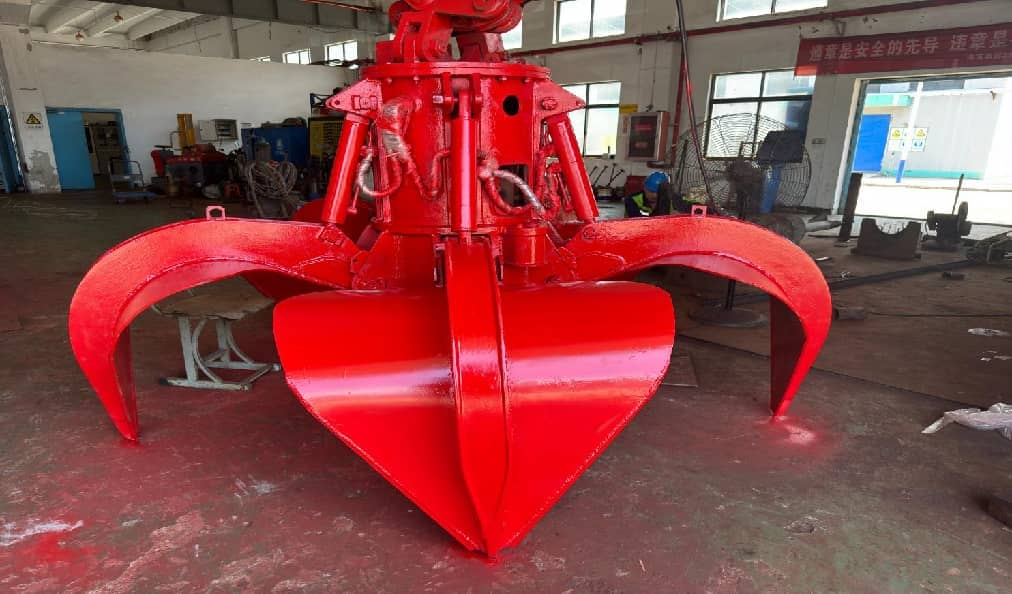

本次自主维修累计投入人工 30 余个，工期约 12 天。修复完成的液压抓斗平稳抓取重载物料、紧密闭合无明显缝隙时，全体维修人员倍感振奋。反复的测量测绘、打磨裁切、校正调试，所有付出均收获实效。
这一次在没有专业设备的情况下，依靠班组实操经验自主完成抓瓣整体更换维修，全靠“手搓”的形式完成此项修复工作，让我们深刻意识到：液压抓瓣维修并非简单复刻原有配件，而是集测量、放样、成型、校正于一体的完整闭环工艺。其中曲面弧度作为隐性关键参数，微小误差都会在闭合测试中集中显现。
未来我们将运用三维模拟比对技术，数字化仿真校验，进一步提升放样与成型精度，减少现场校正工作量，力争实现配件加工一次成型、一次装配达标。
（作者：王平）
